6.3、拼接

6.3.1 、復(fù)合土工膜拼接分類

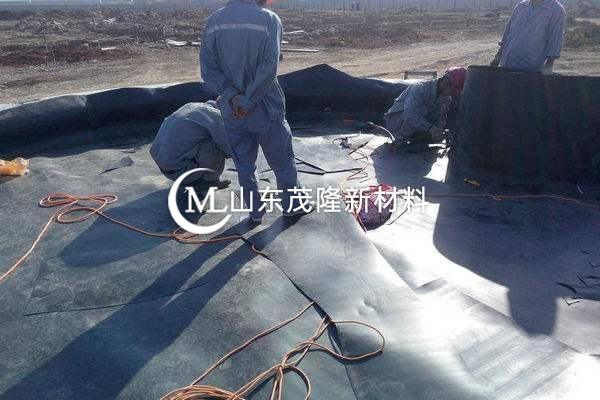

復(fù)合土工膜采用熱合爬行機(jī)焊接，環(huán)境氣溫在 5～35℃之間比較適宜，氣溫低于 5℃時(shí)，必須對搭接面進(jìn)行加熱。土工膜焊接接頭采用雙焊縫焊接，焊縫寬度 10mm，搭接長度不小于 10cm，焊縫間留有 1cm空腔。

土工膜粘接及拼接分為：

a、土工膜鋪設(shè)好后，先用膠體將下層土工布粘接牢靠（粘接寬度 10cm 搭接區(qū)）；

b、下層土工布粘接好后，將中間土工膜膜體按照搭接 10cm 鋪平展好，并用熱熔焊槍將膜體焊接，最后進(jìn)行打壓試驗(yàn)，確保焊接的土工膜搭接區(qū)不漏氣；

c、待土工膜焊接完成并進(jìn)行了打壓檢測后，將上層土工布粘接牢靠（粘接寬度 10cm 搭接區(qū)），土工膜打壓檢測針眼孔部位采用橡皮泥進(jìn)行封堵，確保針眼部位的氣壓損失量流失降至最小。復(fù)合土工膜焊縫處不得出現(xiàn)水漬、 塵土、 油污等污染物， 在焊接前應(yīng)先處理干凈。土工膜焊縫強(qiáng)度不低于母材的 80%，當(dāng)天鋪設(shè)應(yīng)當(dāng)天焊接完成。

焊縫處土工膜應(yīng)熔結(jié)為一個(gè)整體， 不得出現(xiàn)虛焊、 漏焊和超量焊。 聯(lián)結(jié)的土工膜必須搭接平緩、舒展。

在拼接后 2小時(shí)內(nèi)，焊接面不得承受任何拉力，嚴(yán)禁發(fā)生錯(cuò)動。

土工膜鋪設(shè)焊接完成后、 未澆筑混凝土前， 現(xiàn)場施工人員應(yīng)在土工膜邊角和渠坡頂、底角處壓緊固定， 并應(yīng)對為下一個(gè)澆筑段預(yù)留的土工膜搭接焊接接頭邊采取包裹等保護(hù)，以避免施工中該接頭處土工膜被破壞或污染。
